Macchina di avvolgimento a cinghia per PET con sistema automatico di palettatura

Avvolgitore per reggette in PET con sistema di pallettizzazione automatico

CQA800F adatto per una linea di produzione di reggette in PET da uno su sei, uno su otto con braccio robotico.

Equipaggiamento base

1. Dancer controllo per controllare una tensione della reggetta e una velocità di avvolgimento costanti, Doppio servomotore
2. Posa precisa, controllata elettronicamente a 2 o 3 punti con minima curvatura delle reggette
3. Mandrini di stesura a lamelle pneumatiche per un cambio bobina rapido
4. Magazzino manicotti
5. Deposito bobine
6. Erogatore automatico di film
7. Due modalità di misurazione: peso e metro

Fatti e vantaggi

1. Avvolgitore di reggette in PET completamente automatico per reggette da 9 a 32 mm, con un diametro esterno del pacco di 820 mm
2. Sistema di trasporto a rulli per il trasporto automatico dei pacchi
3. Dispositivo di avvolgimento con film per l'avvolgimento automatico dei pacchi
4. Terminale di ingresso centrale con gestione delle ricette
5. L'avvolgimento completamente automatico può essere ottenuto con o senza anima in carta

Dettagli tecnici

Abstract

  L'avvolgitore di reggette CQA800F è stato utilizzato per avvolgere le reggette in parallelo direttamente dall'estrusore.

  I sistemi funzionano in modo indipendente una volta che il materiale è stato applicato manualmente. Possono essere integrati in un impianto di produzione complessivo completamente automatizzato. Avvolgono reggette in pet con larghezza di 9~32mm a seconda della configurazione.

  Una volta che un pacco di avvolgimento ha raggiunto la circonferenza desiderata, viene avvolto con film dall'avvolgitore integrato e ribaltato dal sistema di trasporto integrato dall'avvolgitore al trasportatore a rulli sottostante. Un nuovo tubo di avvolgimento viene alimentato dal magazzino contemporaneamente e il pacco successivo viene avvolto in modo completamente automatico.

  Le macchine sono state sviluppate per un funzionamento continuo. Il design compatto consente l'uso anche in spazi ristretti.

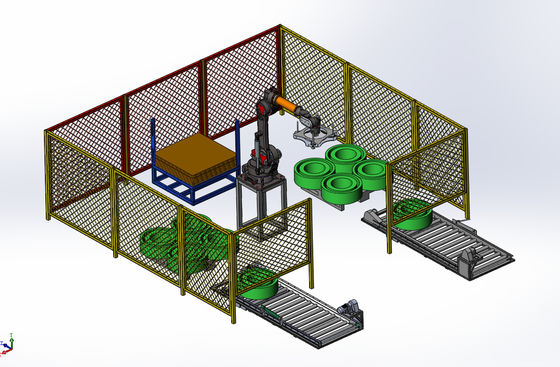

Programma di pallettizzazione:

A: Reggetta OD 600MM, altezza 150MM, peso 20KG, 1 strato di 4, separati da cartone, fino a 12 strati.

B: Reggetta O.D. 800MM, altezza 190MM, peso 75KG, 1 strato di 2, separati da cartone, fino a 7 strati.

Modello braccio robotico: JZJ160A-270

Velocità: 40 secondi per rotolo, un sistema di pallettizzazione automatico può abbinare fino a 2 set di uno su 8 reggette in PET lineas.

Dimensioni piattaforma in cartone: lunghezza 1240mm x larghezza 1240mm x altezza 1500mm

Dimensioni del nastro trasportatore di posizionamento: lunghezza 3220mm x larghezza 1170mm x altezza 680mm

Base del braccio robotico: lunghezza 700mm x larghezza 700mm x altezza 1000mm

Dopo che il prodotto finito arriva nella posizione di posizionamento del nastro trasportatore, il braccio robotico afferra il prodotto finito sul pallet fino a quando uno strato è pieno. Il braccio robotico preleva quindi il pallet del prodotto finito in cartone dal pallet in cartone e ripete l'azione fino a quando il pallet del prodotto finito è impilato.
