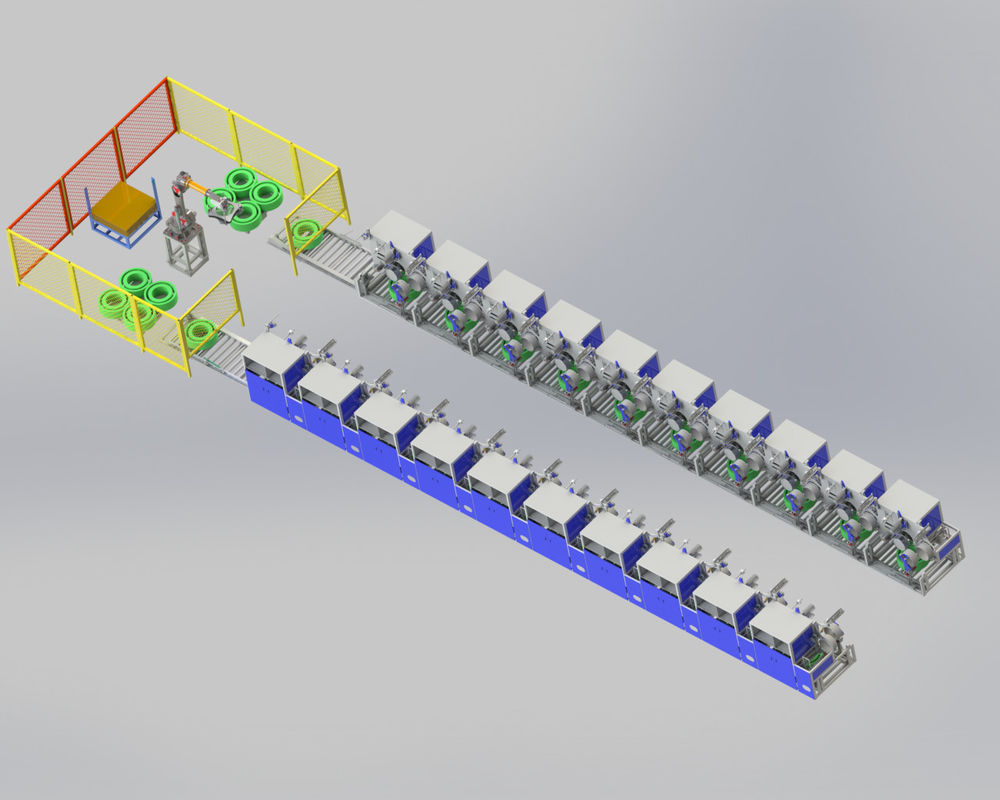

Sistema automatico di palletizzazione

Sistema automatico di palletizzazione

Programma di palletizzazione:

A: cintura OD600 mm, altezza 150 mm, peso 20 kg, 1 strato di 4, separato da cartone, fino a 12 strati.

B:CinturaO.D. 800 mm, altezza 190 mm, peso 75 kg, 1 strato di 2, cartone separato, fino a 7 strati.

Modello del braccio del robot: JZJ160A-270

velocità: 40 secondiperun sistema di pallettizzazione automatico può abbinare fino a 2serie diuno su otto. Cintura in PETlinea di produziones.

Dimensioni della piattaforma in cartone: lunghezza 1240 mm x larghezza 1240 mm x altezza 1500 mm

Dimensioni del nastro trasportatore di posizionamento: lunghezza 3220 mm x larghezza 1170 mm x altezza 680 mm

Base del braccio del robot: lunghezza 700 mm x larghezza 700 mm x altezza 1000 mm

Dopo che il prodotto finito è arrivato alla posizione del nastro trasportatore, il braccio robotico lo prende sul pallet fino a quando uno strato è pieno.Il braccio robotico raccoglie poi il pallet di prodotto finito di cartone dal pallet di cartone e ripete l'azione fino a quando il pallet di prodotto finito è impilato.

CQA800F adatto per una linea di produzione di cinture PET su sei, su otto con uso di braccio robotico.

Il giradischi della CQA800F è stato utilizzato per avvolgere le cinghie in parallelo direttamente dall'estrusore.

I sistemi funzionano in modo indipendente una volta che il materiale è stato applicato manualmente.wlarghezza di 9~32 mm a seconda della configurazione.

Una volta che un pacchetto di avvolgimento ha raggiunto la circonferenza desiderata,è avvolto con una pellicola dalla bobina integrata e inclinato dal sistema di trasporto integrato dalla bobina fino al trasportatore a rulli sottostanteAllo stesso tempo viene alimentato dal magazzino un nuovo tubo di avvolgimento e il prossimo pacchetto viene avvolto completamente automaticamente.

Le macchine sono state progettate per un funzionamento continuo e il loro design compatto consente di utilizzarle anche in spazi ristretti.

Attrezzature di base

Ballerinacontrollo per il controllo della tensione costante della cinghia e della velocità di avvolgimento, doppio servomotore

Precisione, a controllo elettronico, di posa in 2 o 3 punti con minima curvatura delle cinghie

Dispositivi per la trasformazione di lamelle pneumatiche

Rivista a manica

Deposito Bobbin

Dispensatore automatico di pellicole

Due modalità di misura: peso e contatore

Fatti e vantaggi

con una lunghezza massima non superiore a 20 mm,9di larghezza superiore a 32 mm, con un diametro esterno di 820 mm

sistema di trasportatori per il trasporto automatico di pacchi

dispositivo di avvolgimento in pellicola per avvolgimento automatico di imballaggi

terminale di ingresso centrale con gestione delle ricette

L'avvolgimento completamente automatico può essere realizzato con o senza nucleo di carta

Configurazione principale predefinita

1)Motore: Wuxi Xinjie motore principale 1.5KW, rapporto di velocità: 1:8, servomotore,

Motore Wuxi Xinjie Traverse: servomotore da 400W

2)PLC: Wuxi Xinjie Touch screen: Wuxi Xinjie Contattore: Schneider

3) Componenti pneumatici: valvola solenoide e manometro: Taiwan Yadeke, cilindro: Donghao Pneumatic (Wenzhou)

4)Sensori e luci di prossimità accese/spente: Corea Alto Nicks
