9mm~32mm MAX80KG PET STRAP avvolgitore automatico/avvolgitore adatto utilizzato con sistema di pallettizzazione automatico

Sviluppo automatico della cinghia per animali domestici CQA800F

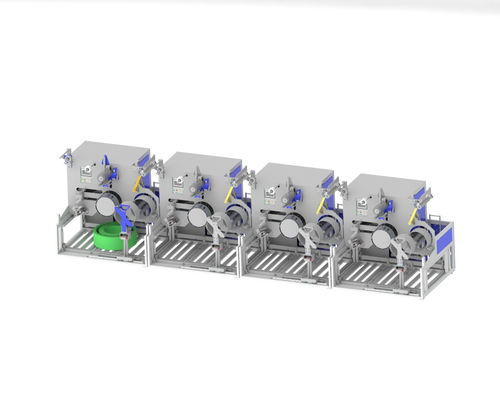

CQA800F adatto per una linea di produzione di cinture PET su sei, su otto con uso di braccio robotico.

Il giradischi della CQA800F è stato utilizzato per avvolgere le cinghie in parallelo direttamente dall'estrusore.

I sistemi funzionano in modo indipendente una volta che il materiale è stato applicato manualmente.

Con larghezza di 9~32 mm a seconda della configurazione.

Una volta che un pacchetto di avvolgimento ha raggiunto la circonferenza desiderata,è avvolto con una pellicola dalla bobina integrata e inclinato dal sistema di trasporto integrato dalla bobina fino al trasportatore a rulli sottostanteAllo stesso tempo viene alimentato dal magazzino un nuovo tubo di avvolgimento e il prossimo pacchetto viene avvolto completamente automaticamente.

Le macchine sono state progettate per un funzionamento continuo e il loro design compatto consente di utilizzarle anche in spazi ristretti.

Fatti e vantaggi

con una lunghezza di 20 mm o più ma non superiore a 20 mm,

sistema di trasportatori per il trasporto automatico di pacchi

dispositivo di avvolgimento in pellicola per avvolgimento automatico di imballaggi

terminale di ingresso centrale con gestione delle ricette

L'avvolgimento completamente automatico può essere realizzato con o senza nucleo di carta

Attrezzature di base

Controllo Dancer per il controllo della tensione costante della cinghia e della velocità di avvolgimento, doppio servomotore

Precisione, a controllo elettronico, di posa in 2 o 3 punti con minima curvatura delle cinghie

Dispositivi per la trasformazione di lamelle pneumatiche

Rivista a manica

Deposito Bobbin

Dispensatore automatico di pellicole

Due modalità di misura: peso e contatore

Configurazione principale predefinita

1) Motore: Wuxi Xinjie motore principale 1.5KW, rapporto di velocità: 1:8, servomotore,

Motore Wuxi Xinjie Traverse: servomotore da 400W

• PLC: Wuxi Xinjie Touch screen: Wuxi Xinjie Contattore: Schneider

3) Componenti pneumatici: valvola solenoide e manometro: Taiwan Yadeke, cilindro: Donghao Pneumatic (Wenzhou)

4)Sensori e luci di prossimità accese/spente: Corea Alto Nicks

Opzionale

1)Motore: motore principale Siemens 1.5KW, rapporto di velocità: 1:8, servomotore,

Motore Siemens Traverse: servomotore da 400 W

2)PLC: Siemens touch screen: Siemens touch contactor: Schneider

3) Componenti pneumatici: (marchio giapponese o europeo)

4)Sensori e luci di prossimità accese/spente: Corea Alto Nicks

Cintura in PETSistema automatico di palletizzazione

Programma di palletizzazione:

R: Strap OD 600MM, altezza 150MM, peso 20KG, 1 strato di 4, separato da cartone, fino a 12 strati.

B: Strap O.D. 800MM, altezza 190MM, peso 75KG, 1 strato di 2, cartone separato, fino a 7 strati.

Modello del braccio robot: JZJ160A-270

Velocità: 40 secondi per rotolo, un sistema di pallettizzazione automatico può abbinare fino a 2 serie di una su 8 linee di produzione di cinghie in PET.

Dimensioni della piattaforma in cartone: lunghezza 1240 mm x larghezza 1240 mm x altezza 1500 mm

Dimensioni del nastro trasportatore di posizionamento: lunghezza 3220 mm x larghezza 1170 mm x altezza 680 mm

Base del braccio del robot: lunghezza 700 mm x larghezza 700 mm x altezza 1000 mm

Dopo che il prodotto finito è arrivato alla posizione del nastro trasportatore, il braccio robotico lo prende sul pallet fino a quando uno strato è pieno.Il braccio robotico raccoglie poi il pallet di prodotto finito di cartone dal pallet di cartone e ripete l'azione fino a quando il pallet di prodotto finito è impilato.
