Macchina di avvolgimento automatico di strisce in PET con palletizzazione e rivestimento in cartone
PET STRAP Automatic Winder/Wrapper - MAX 80KG per bobina
Utilizzato con sistema di palletizzazione automatico

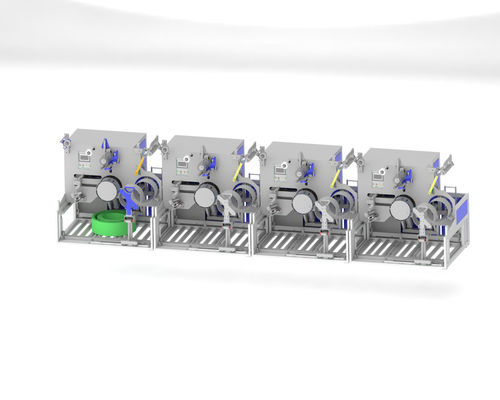

Sviluppatore automatico di cinghie in PET CQA800F
Il CQA800F è adatto per una linea di produzione di cinture in PET su sei, una su otto con uso di braccio robotico.
L'avvolgitore a cinghia viene utilizzato per avvolgere le cinghie in parallelo direttamente dall'estrusore.
I sistemi funzionano in modo indipendente una volta che il materiale è stato applicato manualmente.
I sistemi di produzione complessivo sono completamente automatizzati, con nastri in PET di larghezza compresa tra 9 e 32 mm, a seconda della configurazione.
Una volta raggiunta la circonferenza desiderata, il pacchetto di avvolgimento viene avvolto con una pellicola da parte dell'impianto integrato.
il sistema di trasporto integrato dal montatore fino al trasportatore a rulli sottostante.
Allo stesso tempo viene alimentato dal magazzino un nuovo tubo di avvolgimento e la confezione successiva viene avvolta completamente automaticamente.
Le macchine sono state progettate per un funzionamento continuo e il loro design compatto consente di utilizzarle anche in spazi ristretti.
Caratteristiche e vantaggi principali
- Avvolgitore per cinghie in PET completamente automatico per cinghie da 9 a 32 mm, con un diametro esterno di 820 mm
- Sistema trasportatore per il trasporto automatico di pacchi
- Dispositivi di avvolgimento a pellicola per avvolgimento automatico di imballaggi
- Terminale di ingresso centrale con gestione delle ricette
- L'avvolgimento completamente automatico può essere realizzato con o senza nucleo di carta
Specifiche tecniche
| Specificità |
CQA800F |
| Velocità di avvolgimento |
50 - 250 m/min |
| Velocità massima di raccolta |
350 m/min |
| Velocità massima di rotazione del mandrino |
500 m/min |
| Larghezza della cinghia |
9 ~ 32 mm |
| Lunghezza della traversa |
50~200 mm |
| Diametro del mandrello |
406 mm o su misura |
| Diametro massimo del pacchetto |
820 mm |
Attrezzature standard
- Controllo Dancer per il controllo della tensione costante della cinghia e della velocità di avvolgimento, doppio servomotore
- Precisione di posa in 2 o 3 punti a controllo elettronico con minima piegatura della cinghia
- Dispositivi per la trasformazione di lamelle pneumatiche
- Rivista a manica
- Deposito Bobbin
- Dispensatore automatico di pellicole
- Due modalità di misura: peso e contatore
Sistema di pallettizzazione automatica con cinghia in PET
Specificativi del programma di palettizzazione
Programma A:Strap OD 600MM, altezza 150MM, peso 20KG, 1 strato di 4, separato da cartone, fino a 12 strati.
Programma B:Strap O.D. 800 mm, altezza 190 mm, peso 75 kg, 1 strato di 2, cartone separato, fino a 7 strati.
Componenti di sistema
- Modello del braccio robot: JZJ160A-270
- Velocità: 40 secondi per rotolamento
- Un sistema di pallettizzazione automatico può abbinare fino a 2 serie di una su 8 linee di produzione di cinghie in PET
- Dimensioni della piattaforma in cartone: lunghezza 1240 mm * larghezza 1240 mm * altezza 1500 mm
- Dimensioni del nastro trasportatore di posizionamento: lunghezza 3220 mm * larghezza 1170 mm * altezza 680 mm
- Base del braccio del robot: lunghezza 700 mm * larghezza 700 mm * altezza 1000 mm
Dopo che il prodotto finito è arrivato alla posizione del nastro trasportatore, il braccio robotico afferra
il prodotto finito sul pallet fino a quando uno strato è pieno.
il prodotto finito dal pallet di cartone e ripete l'azione fino a quando il prodotto finito non viene impilato.
