Polyester PET STRAPPING avvolgitore/imbottitore automatico MAX80KG per bobina, compatibile con il sistema di pallettizzazione automatica

Avvolgitore/avvolgitrice automatico per reggetta in poliestere PET MAX80KG per bobina, usato con sistema di pallettizzazione automatico

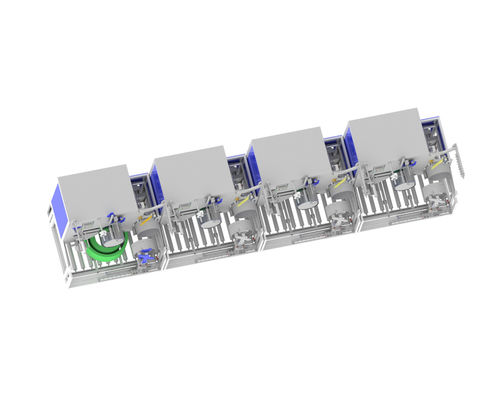

Avvolgitore automatico per reggetta PET CQA800F

Abstract

  CQA800F adatto per una linea di produzione di reggette PET su sei, una su otto, con l'uso di un braccio robotico.

  L'avvolgitore di reggette del CQA800F è stato utilizzato per avvolgere le reggette in parallelo direttamente dall'estrusore.

  I sistemi funzionano in modo indipendente una volta che il materiale è stato applicato manualmente. Possono essere integrati in un impianto di produzione complessivo completamente automatizzato. Avvolgono reggette in PET con una larghezza di 9~32 mm a seconda della configurazione.

  Una volta che un pacco di avvolgimento ha raggiunto la circonferenza desiderata, viene avvolto con film dall'avvolgitore integrato e ribaltato dal sistema di trasporto integrato dall'avvolgitore al trasportatore a rulli sottostante. Un nuovo tubo di avvolgimento viene alimentato dal magazzino contemporaneamente e il pacco successivo viene avvolto in modo completamente automatico.

  Le macchine sono state sviluppate per un funzionamento continuo. Il design compatto consente l'uso anche in spazi ristretti.

Fatti e vantaggi

1. Avvolgitore di reggette in PET completamente automatico per reggette da 9 a 32 mm, con un diametro esterno del pacco di 820 mm
2. Sistema di trasporto per il trasporto automatico dei pacchi
3. Dispositivo di avvolgimento con film per l'avvolgimento automatico dei pacchi
4. Terminale di ingresso centrale con gestione delle ricette
5. L'avvolgimento completamente automatico può essere ottenuto con o senza anima in carta

Dettagli tecnici

Equipaggiamento base

1. Controllo a danzatore per controllare una tensione della reggetta e una velocità di avvolgimento costanti, doppio servomotore
2. Posa precisa, controllata elettronicamente a 2 o 3 punti con una flessione minima della reggetta
3. Mandrini di distribuzione a lamelle pneumatiche per un cambio bobina rapido
4. Magazzino manicotti
5. Deposito bobine
6. Erogatore automatico di film
7. Due modalità di misurazione: peso e metro

Reggetta in PETSistema di pallettizzazione automatico

Programma di pallettizzazione:

A: OD reggetta 600MM, altezza 150MM, peso 20KG, 1 strato di 4, separati da cartone, fino a 12 strati.

B: OD reggetta 800MM, altezza 190MM, peso 75KG, 1 strato di 2, separati da cartone, fino a 7 strati.

Modello braccio robotico: JZJ160A-270

Velocità: 40 secondi per rotolo, un sistema di pallettizzazione automatico può abbinare fino a 2 set di linee di produzione di reggette PET su 8.

Dimensioni piattaforma in cartone: lunghezza 1240 mm x larghezza 1240 mm x altezza 1500 mm

Dimensioni del nastro trasportatore di posizionamento: lunghezza 3220 mm x larghezza 1170 mm x altezza 680 mm

Base del braccio robotico: lunghezza 700 mm x larghezza 700 mm x altezza 1000 mm

Dopo che il prodotto finito arriva nella posizione di posizionamento del nastro trasportatore, il braccio robotico afferra il prodotto finito sul pallet fino a quando uno strato è pieno. Il braccio robotico preleva quindi il pallet del prodotto finito in cartone dal pallet in cartone e ripete l'azione fino a quando il pallet del prodotto finito è impilato.
