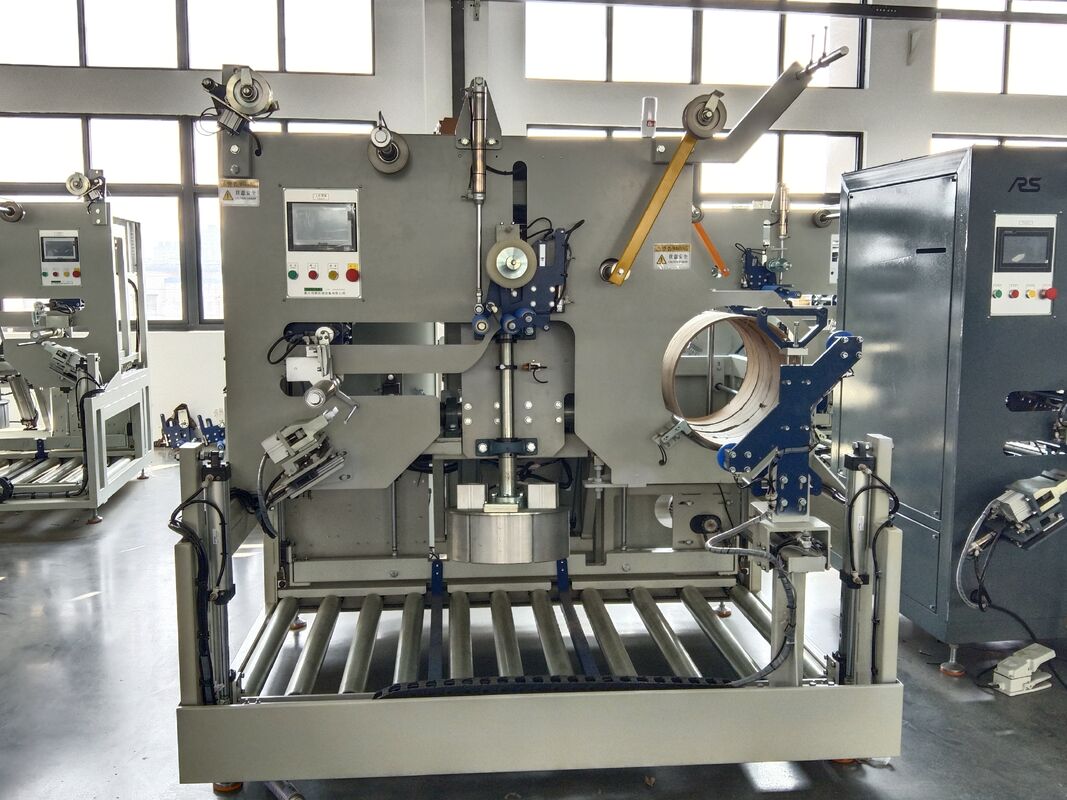

Sviluppo automatico della bobina a cinghia in PET Max 80 kg

Abstract

CQA800F adatto per una linea di produzione di reggette PET da uno su sei, uno su otto con l'uso di un braccio robotico.

L'avvolgitore di reggette del CQA800F è stato utilizzato per avvolgere le reggette in parallelo direttamente dall'estrusore.

I sistemi funzionano in modo indipendente una volta che il materiale è stato applicato manualmente. Possono essere integrati in un impianto di produzione completamente automatizzato. Avvolgono reggette in PET con una larghezza di 9~32 mm a seconda della configurazione. Una volta che un pacco di avvolgimento ha raggiunto la circonferenza desiderata, viene avvolto con film dall'avvolgitore integrato e ribaltato dal sistema di trasporto integrato dall'avvolgitore al trasportatore a rulli sottostante. Un nuovo tubo di avvolgimento viene alimentato dal magazzino contemporaneamente e il pacco successivo viene avvolto in modo completamente automatico.

Le macchine sono state sviluppate per un funzionamento continuo. Il design compatto consente l'utilizzo anche in spazi ristretti.

Fatti e vantaggi

1.

Controlloispositivo di avvolgimento con film per l'avvolgimento automatico dei pacchi9 a 32 mm, con un diametro esterno del pacco di 820 mm2.

Posa precisa, controllata elettronicamente a 2 o 3 punti con una flessione minima della reggettaerminale di input centrale con gestione delle ricette3.

Mandrini di distribuzione a lamelle pneumatiche per un rapido cambio bobinaispositivo di avvolgimento con film per l'avvolgimento automatico dei pacchi4.

Magazzino manicottierminale di input centrale con gestione delle ricette5.

Deposito bobineModello

1.

Controllo Dancer per controllare una tensione costante della reggetta e la velocità di avvolgimento, Doppio servomotore2.

Posa precisa, controllata elettronicamente a 2 o 3 punti con una flessione minima della reggetta3.

Mandrini di distribuzione a lamelle pneumatiche per un rapido cambio bobina4.

Magazzino manicotti5.

Deposito bobine6.

Erogatore automatico di film7.

Due modalità di misurazione: peso e metro
