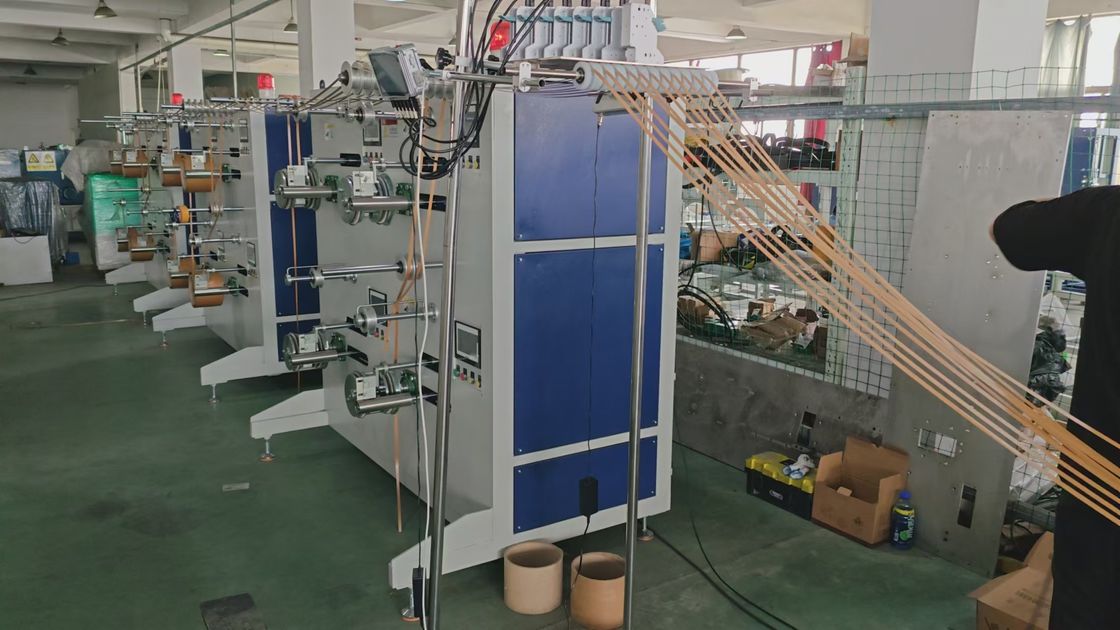

Linea di produzione di strisce di carta in 3 fasi / linea di produzione / macchina di produzione

Condizioni di lavoro: alimentazione 3 fase 380V, pressione dell'aria 6~8Kgf, collegare il tubo di aria secondo il marchio sull'attrezzatura ((Φ10)), collegare il cavo di alimentazione (più di 2,5 metri quadrati),Prima ventilate., e poi accendere (in ordine inverso quando si spegne la macchina, spegnere la potenza prima, e poi spegnere la pressione dell'aria) potenza installata 28KW

Funzioni principali:

La linea di produzione è costituita da un'unità di stoccaggio delle materie prime, un'unità di rilievo e taglio, una macchina da stampa e una macchina di avvolgimento.

1:Utilizzare il servomotore per posizionare il cavo, ruotare la cinghia larga 5 ~ 15MM e selezionare la larghezza di banda corrispondente attraverso il touch screen per ruotare, senza cambiare manualmente il cambio di trasmissione.

2: Dimensione del nucleo di carta: ID200mm*Altezza170mm~190mm, dopo che l'avvolgimento è stato completato dalla macchina si ferma automaticamente, cambiare manualmente il rotolo

3: 12 unità a comando individuale di doppia servomotore teste di avvolgimento, l'albero di avvolgimento utilizza servomotore, la velocità di avvolgimento è la stessa della velocità della macchina di taglio.In modo che i diversi grammi o larghezza del nastro di carta con la coppia appropriata per avvolgimento, cercare di ridurre la deformazione di piegatura del nastro di carta dopo l'avvolgimento.

4Dimensioni: L17000MM*W1500*H1800MM

5, Gli accessori principali e l' origine:

1) I coltelli da taglio fatti in Giappone

2)Framma: piastra di ferro da 25 mm, acciaio a 8* canale e composizione di saldatura di tubi quadrati da 80*40 mm

3) La stampante può stampare il logo desiderato su ogni fascia di carta

(4) Motore della macchina di taglio 2,2 kW, motore del reparto di rilievo 0,4 kW, motore di riavvolgimento dei rifiuti 0,75 kW.

(5) motore: motore principale di avvolgimento (1.5 kW, servomotore a decelerazione 1:8), (domestico, Wuxi Xinjie) Motore di sistemazione (0.4 kW, servomotore, Wuxi Xinjie (domestico).

(6) PLC, touch screen: Wuxi Xinjie.

(7) componenti pneumatici: valvole solenoidi e manometri di pressione: Taiwan Yadek, cilindro: Donghao pneumatico (Wenzhou)

8) Sensori e luci per interruttori di prossimità: Korea Otonix

9) Trattamento superficiale: spruzzatura ad alta temperatura, cromatura, trattamento di annerimento.
