Avvolgitore di cinghia in poliestere PET con braccio robot

Avvolgitore di cinghia in poliestere PET con braccio robot

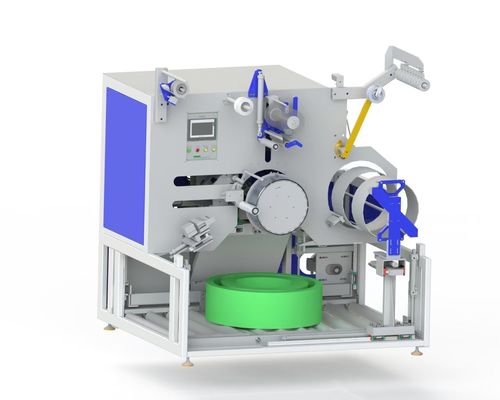

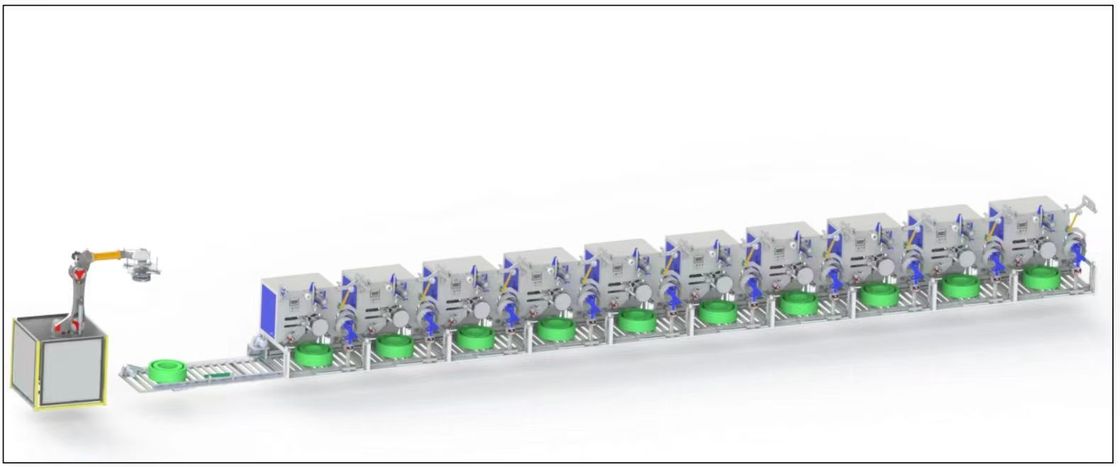

CQA800F adatto per una linea di produzione di cinture PET su sei, su otto con uso di braccio robotico.

Il giradischi della CQA800F è stato utilizzato per avvolgere le cinghie in parallelo direttamente dall'estrusore.

I sistemi funzionano in modo indipendente una volta che il materiale è stato applicato manualmente.

Con larghezza di 9~32 mm a seconda della configurazione.

Una volta che un pacchetto di avvolgimento ha raggiunto la circonferenza desiderata,è avvolto con una pellicola dalla bobina integrata e inclinato dal sistema di trasporto integrato dalla bobina fino al trasportatore a rulli sottostanteAllo stesso tempo viene alimentato dal magazzino un nuovo tubo di avvolgimento e il prossimo pacchetto viene avvolto completamente automaticamente.

Le macchine sono state progettate per un funzionamento continuo e il loro design compatto consente di utilizzarle anche in spazi ristretti.

Fatti e vantaggi

con una lunghezza massima non superiore a 20 mm,9di larghezza superiore a 32 mm, con un diametro esterno di 820 mm

sistema di trasportatori per il trasporto automatico di pacchi

dispositivo di avvolgimento in pellicola per avvolgimento automatico di imballaggi

terminale di ingresso centrale con gestione delle ricette

L'avvolgimento completamente automatico può essere realizzato con o senza nucleo di carta

Attrezzature di base

Ballerinacontrollo per il controllo della tensione costante della cinghia e della velocità di avvolgimento, doppio servomotore

Precisione, a controllo elettronico, di posa in 2 o 3 punti con minima curvatura delle cinghie

Dispositivi per la trasformazione di lamelle pneumatiche

Rivista a manica

Deposito Bobbin

Dispensatore automatico di pellicole

Due modalità di misura: peso e contatore

Configurazione principale predefinita

1)Motore: Wuxi Xinjie motore principale 1.5KW, rapporto di velocità: 1:8, servomotore,

Motore Wuxi Xinjie Traverse: servomotore da 400W

2)PLC: Wuxi Xinjie Touch screen: Wuxi Xinjie Contattore: Schneider

3) Componenti pneumatici: valvola solenoide e manometro: Taiwan Yadeke, cilindro: Donghao Pneumatic (Wenzhou)

4)Sensori e luci di prossimità accese/spente: Corea Alto Nicks
