Avvolgitore automatico per le cinghie in poliestere PET con sistema di palettezzazione automatico

Avvolgitore automatico per le cinghie in poliestere PET con sistema di palettezzazione automatico

Programma di palletizzazione:

A: cintura OD600 mm, altezza 150 mm, peso 20 kg, 1 strato di 4, separato da cartone, fino a 12 strati.

B:CinturaO.D. 800 mm, altezza 190 mm, peso 75 kg, 1 strato di 2, cartone separato, fino a 7 strati.

Modello del braccio del robot: JZJ160A-270

velocità: 40 secondiperun sistema di pallettizzazione automatico può abbinare fino a 2serie diuno su otto. Cintura in PETlinea di produziones.

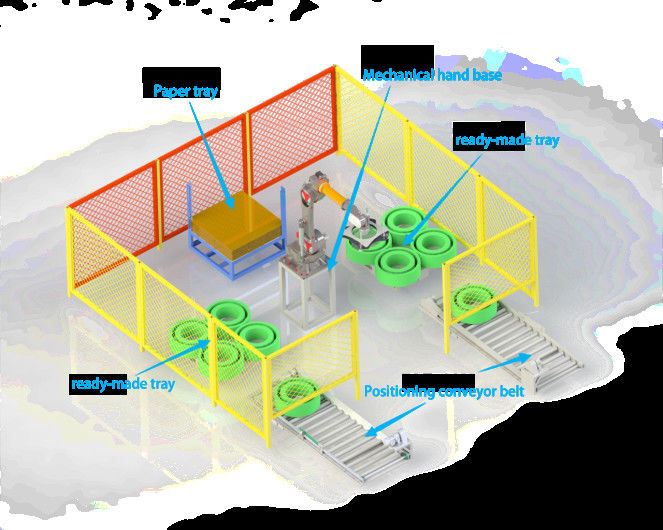

Dimensioni della piattaforma in cartone: lunghezza 1240 mm x larghezza 1240 mm x altezza 1500 mm

Dimensioni del nastro trasportatore di posizionamento: lunghezza 3220 mm x larghezza 1170 mm x altezza 680 mm

Base del braccio del robot: lunghezza 700 mm x larghezza 700 mm x altezza 1000 mm

Dopo che il prodotto finito è arrivato alla posizione del nastro trasportatore, il braccio robotico lo prende sul pallet finché uno strato non è pieno.Il braccio robotico raccoglie poi il pallet di prodotto finito di cartone dal pallet di cartone e ripete l'azione fino a quando il pallet di prodotto finito è impilato.

Riassunto

CQA800F adatto per una linea di produzione di cinture PET su sei, su otto con uso di braccio robotico.

Il giradischi della CQA800F è stato utilizzato per avvolgere le cinghie in parallelo direttamente dall'estrusore.

I sistemi funzionano in modo indipendente una volta che il materiale è stato applicato manualmente e possono essere integrati in un impianto di produzione complessivo completamente automatizzato.larghezza di 9~32 mm a seconda della configurazione.

Una volta che un pacchetto di avvolgimento ha raggiunto la circonferenza desiderata,è avvolto con una pellicola dalla bobina integrata e inclinato dal sistema di trasporto integrato dalla bobina fino al trasportatore a rulli sottostanteAllo stesso tempo viene alimentato dal magazzino un nuovo tubo di avvolgimento e il prossimo pacchetto viene avvolto completamente automaticamente.

Le macchine sono state progettate per un funzionamento continuo e il loro design compatto consente di utilizzarle anche in spazi ristretti.

Fatti e vantaggi

1. con una lunghezza massima di 20 mm o più ma non superiore a 20 mm9di larghezza superiore a 32 mm, con un diametro esterno di 820 mm
2. Sistema trasportatore per il trasporto automatico di pacchi
3. Dispositivi di avvolgimento a pellicola per avvolgimento automatico di imballaggi
4. Terminale di ingresso centrale con gestione delle ricette
5. L'avvolgimento completamente automatico può essere realizzato con o senza nucleo di carta

Informazioni tecniche

Attrezzature di base

1. Ballerinacontrollo per il controllo della tensione costante della cinghia e della velocità di avvolgimento, doppio servomotore
2. Precisione, a controllo elettronico, di posa in 2 o 3 punti con minima curvatura delle cinghie
3. Dispositivi per la trasformazione di lamelle pneumatiche
4. Rivista a manica
5. Deposito Bobbin
6. Dispensatore automatico di pellicole
7. Due modalità di misura: peso e contatore

Configurazione principale predefinita

1)Motore: Wuxi Xinjie motore principale 1.5KW, rapporto di velocità: 1:8, servomotore,

Motore Wuxi Xinjie Traverse: servomotore da 400W

2)PLC: Wuxi Xinjie Touch screen: Wuxi Xinjie Contattore: Schneider

3) Componenti pneumatici: valvola solenoide e manometro: Taiwan Yadeke, cilindro: Donghao Pneumatic (Wenzhou)

4)Sensori e luci di prossimità accese/spente: Corea Alto Nicks
