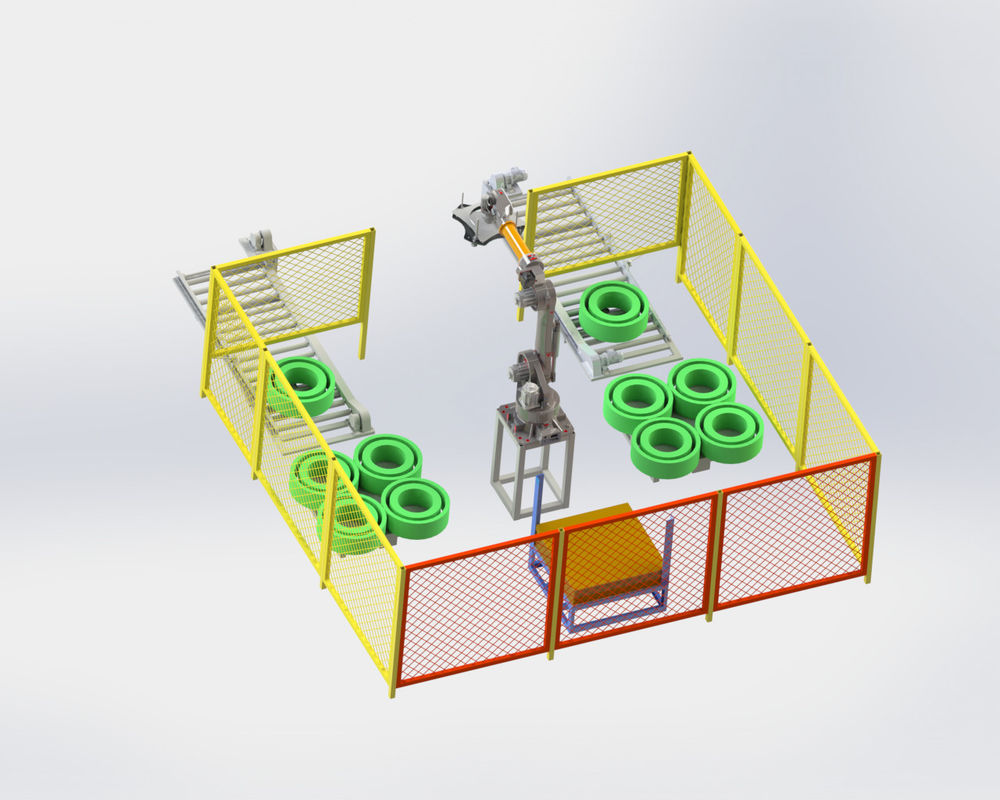

Macchina di avvolgimento automatizzata a cinghia in poliestere PET con sistema di palettatura automatico

Avvolgitore automatico per reggette in poliestere PET con sistema di pallettizzazione automatico

Programma di pallettizzazione:

A: Reggetta OD 600MM, altezza 150MM, peso 20KG, 1 strato di 4, separati da cartone, fino a 12 strati.

B: Reggetta O.D. 800MM, altezza 190MM, peso 75KG, 1 strato di 2, separati da cartone, fino a 7 strati.

Modello braccio robotico: JZJ160A-270

Velocità: 40 secondiper rotolo, un sistema di pallettizzazione automatico può abbinare fino a 2 set di uno su 8 reggette PETlinea di produziones.

Dimensioni piattaforma in cartone: lunghezza 1240mm x larghezza 1240mm x altezza 1500mm

Dimensioni nastro trasportatore di posizionamento: lunghezza 3220mm x larghezza 1170mm x altezza 680mm

Base del braccio robotico: lunghezza 700mm x larghezza 700mm x altezza 1000mm

Dopo che il prodotto finito arriva alla posizione di posizionamento del nastro trasportatore, il braccio robotico afferra il prodotto finito sul pallet fino a quando uno strato è pieno. Il braccio robotico preleva quindi il pallet del prodotto finito in cartone dal pallet in cartone e ripete l'azione fino a quando il pallet del prodotto finito non è impilato.

CQA800F adatto per una linea di produzione di reggette PET da sei a otto con utilizzo del braccio robotico.

Fatti e vantaggi

1. Avvolgitore di reggette PET completamente automatico per reggette da 9 a 32 mm, con un diametro esterno del pacco di 820 mm
2. Sistema di trasporto per pacchi automatico
3. Dispositivo di avvolgimento con film per l'avvolgimento automatico dei pacchi
4. Terminale di input centrale con gestione delle ricette
5. L'avvolgimento completamente automatico può essere ottenuto con o senza anima di carta

Dettagli tecnici

Equipaggiamento base

1. Controllo Dancer per il controllo di una tensione della reggetta e di una velocità di avvolgimento costanti, Doppio servomotore
2. Posa precisa, controllata elettronicamente a 2 o 3 punti con minima flessione della reggetta
3. Mandrini di distribuzione a lamella pneumatica per un rapido cambio bobina
4. Magazzino manicotti
5. Deposito bobine
6. Erogatore automatico di film
7. Due modalità di misurazione: peso e metro

L'avvolgitore di reggette del CQA800F è stato utilizzato per avvolgere le reggette in parallelo direttamente dall'estrusore.

I sistemi funzionano in modo indipendente una volta che il materiale è stato applicato manualmente. Possono essere integrati in un impianto di produzione complessivo completamente automatizzato. Avvolgono reggette in PET con larghezza di 9~32mm a seconda della configurazione.

Una volta che un pacco di avvolgimento ha raggiunto la circonferenza desiderata, viene avvolto con film dall'avvolgitore integrato e ribaltato dal sistema di trasporto integrato dall'avvolgitore al trasportatore a rulli sottostante. Un nuovo tubo di avvolgimento viene alimentato dal magazzino contemporaneamente e il pacco successivo viene avvolto in modo completamente automatico.

Le macchine sono state sviluppate per un funzionamento continuo. Il design compatto consente l'utilizzo anche in spazi ristretti.
